Dự toán và định mức công việc khoan ngầm qua sông, qua đường

Mã SP:DM khoan
Giá gốc:12,000,000 vnđ
Giá bán:10,000,000 vnđ Đặt mua

BẢNG PHÂN TÍCH VẬT LIỆU TRONG ĐƠN GIÁ DỰ THẦU XEM DỰ TOÁN VÀ ĐỊNH MỨC KHOAN NGẦM HDD
Công trình : Tuyến cáp quang
GÓI THẦU : THI CÔNG XÂY LẮP TUYẾN CÁP VƯỢT SÔNG BA TRA, SÔNG CỔ CHIÊN

stt	MSVT	Loại vật liệu	Đơn vị	Đơn giá vật liệu	Chi phí đến công trường	Đơn giá tính trong giá dự thầu


		Vật liệu
1	5141	Bộ pin chuyên dùng 24V-9,5V	bộ	18,000,000	-	18,000,000
2	5140	Giấy in A0	tờ	2,500	-	2,500
3	5139	Giấy in A4	tờ	100	-	100
4	9027	Đầu phá 150mm	cái	70,449,000	-	70,449,000
5	5143	Bột Bentonite	kg	30,000	-	30,000
6	9011	Bột Polymer	kg	150,000	-	150,000
7	5149	Dây xích truyền động	cái	41,974,000	-	41,974,000
8	9012	Ống khoan dùng cho đường khoan<=1000m	cái	21,694,000	-	21,694,000
9	9010	Ống thép f114x10,5	m	1,230,000	-	1,230,000
10	5147	Lưỡi khoan	cái	37,658,000	-	37,658,000
11	5146	Mũi khoan	cái	420,000,000	-	420,000,000
12	5182	Dọ chụp đầu ống thép	cái	35,000,000	-	35,000,000
13	0278	Gỗ kê nhóm V	m3	5,900,000	-	5,900,000
14	0279	Gỗ chèn nhóm V	m3	5,900,000	-	5,900,000
15	0128	Cọc chống	cây	20,000	-	20,000
16	9020	Cọc cừ D8-10cm	m	7,000	-	7,000
17	9022	Bu lông M20	cái	13,000	-	13,000
18	9021	Thép hình U20	kg	20,000	-	20,000
19	5038	Thép hình I700	kg	15,000	-	15,000
20	5037	Thép hình U20a	kg	20,000	-	20,000
21	5185	Cừ tràm	cây	20,000	-	20,000
22	5186	Màng PU	m2	30,000	-	30,000
23	4146	Dây điện bọc 6mm2	m	18,000	-	18,000
24	0399	Ống nhựa PVC f110 nong 1 đầu	m	54,000	-	54,000
25	5015	Đai inox A200	m	7,000	-	7,000
26	5027	Ống cong R900 F100/110	cái	150,000	-	150,000
27	0350	Keo dán nhựa	kg	60,000	-	60,000
28	5033	Khóa đai inox A200	cái	2,000	-	2,000
29	0203	Đá dăm 1x2cm	m3	320,000	-	320,000
30	0114	Cát vàng	m3	81,000	-	81,000
31	0372	Nước sạch	m3	5,000	-	5,000
32	0466	Thép f6	kg	16,000	-	16,000
33	0480	Thép L 70 x 70 x 8	kg	15,000	-	15,000
34	0565	Dây thép f1	kg	20,000	-	20,000
35	0501	Xi măng PC 30	kg	1,000	-	1,000
36	0252	Đinh các loại	kg	19,000	-	19,000
37	0968	Gỗ đà nẹp	m3	5,900,000	-	5,900,000
38	0969	Gỗ chống	m3	5,900,000	-	5,900,000
39	0967	Gỗ ván khuôn	m3	5,900,000	-	5,900,000
40	0582	Thép L 75 x 75 x 8	kg	15,000	-	15,000
41	0380	Ô xy	chai	90,000	-	90,000
42	0221	Đất đèn	kg	7,000	-	7,000
43	0422	Que hàn điện	kg	23,000	-	23,000
44	0427	Sơn chống gỉ	kg	65,000	-	65,000
45	0471	Thép dẹt 300 x 50 x 5	kg	20,000	-	20,000
46	0483	Thép T 100 x 70 x 8	kg	15,000	-	15,000
47	9037	Dây bện Polypropylene có đường kính 6,4 mm (làm dây mồi)	m	21,000	-	21,000
48	0303	Gỉe lau	kg	5,000	-	5,000
49	0330	Mỡ YOC	kg	54,000	-	54,000
50	0499	Xà phòng	kg	30,000	-	30,000
51	0275	Gỗ đà nẹp nhóm V	m3	5,900,000	-	5,900,000
52	0277	Gỗ chống nhóm V	m3	5,900,000	-	5,900,000
53	0280	Gỗ ván cầu công tác, ván khuôn V	m3	5,900,000	-	5,900,000
54	vk	Vật liệu khác	%	-	-	-
55	0500	Xi măng PC 40	kg	2,000	-	2,000
56	5152	Ông thép F168x3,9 mạ kẽm	m	450,000	-	450,000
57	5079	Thép tấm dày 10mm	kg	13,000	-	13,000
58	5130	Thép tấm dày 6mm	kg	13,000	-	13,000
59	5078	Thép tròn F16	kg	15,000	-	15,000
60	5133	Thép hộp 30x30x1,5	kg	18,000	-	18,000
61	5132	Thép tấm phẳng dày 3mm	kg	13,000	-	13,000
62	0161	Chổi quét sơn	cái	5,000	-	5,000
63	0498	Xăng A92	lít	22,000	-	22,000
64	0427	Sơn màu các loại	kg	82,000	-	82,000
65	4753	Cáp quang kéo cống đơn mode kim loại 72FO	km	2,000,000	-	2,000,000
66	4971	Thép tròn f14	kg	15,000	-	15,000
67	0469	Thép f12	kg	17,000	-	17,000
68	0467	Thép f8	kg	16,000	-	16,000
69	4672	Bu lông neo chân cột biển báo M20x600	bộ	67,000	-	67,000
70	5080	Bu lông M12x60	cái	6,000	-	6,000
71	4649	Bu lông M16x60	cái	11,000	-	11,000
72	5134	Mạ điện phân	kg	9,000	-	9,000
		Nhân công		-	-
1	6000	Công nhân 3,0/7	công	51,000	-	51,000
2	6002	Công nhân 3,5/7	công	55,000	-	55,000
3	6004	Công nhân 4,0/7	công	59,000	-	59,000
4	6005	Công nhân 4,5/7	công	64,000	-	64,000
5	6006	Công nhân 5,0/7	công	69,000	-	69,000
6	6007	Công nhân 6,0/7	công	81,000	-	81,000
		Máy thi công		-	-	-
1	5135	Máy dò Pipe Hawk	ca	2,052,000	-	2,052,000
2	9014	Bộ định vị đầu khoan Robot cable system	ca	7,188,000	-	7,188,000

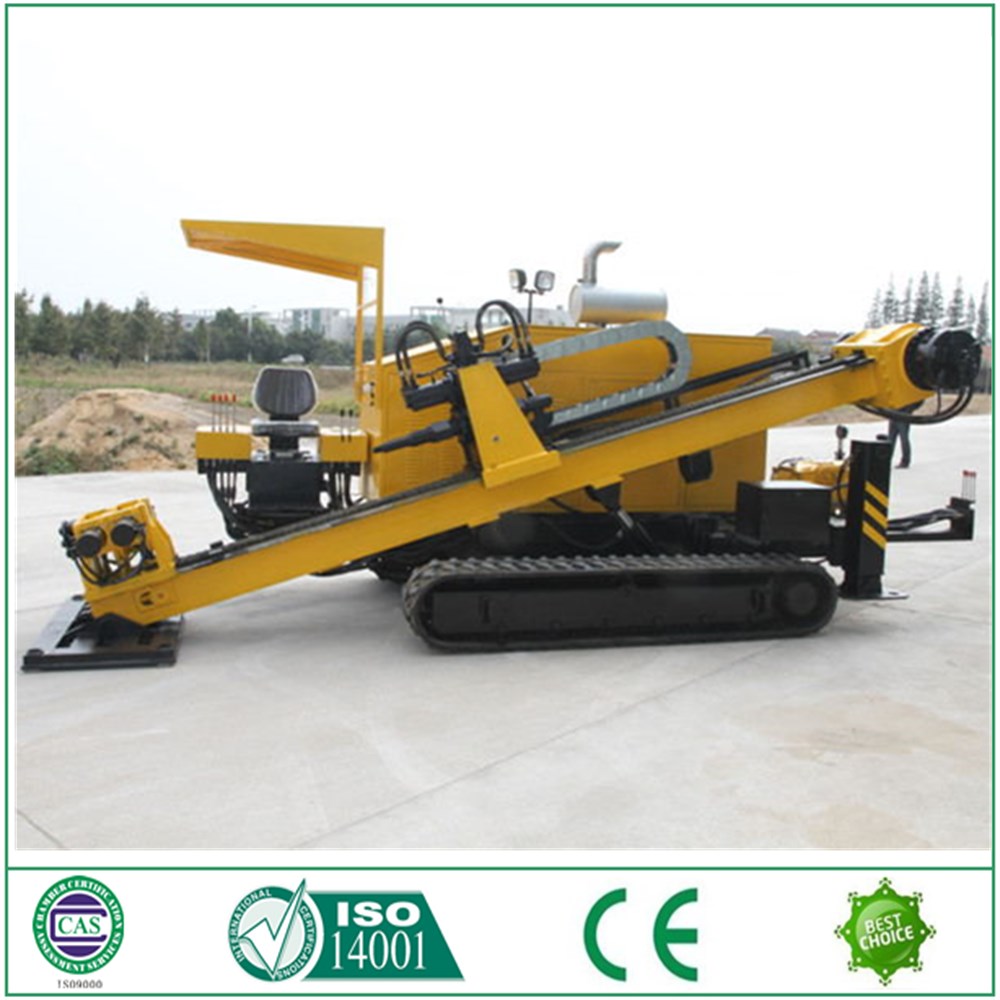

3	9016	Máy khoan công suất trung cho đường khoan <=1000m	ca	31,863,000	-	31,863,000
4	7010	Cẩu 5 tấn	ca	850,000	-	850,000
5	7011	Cẩu 10 tấn	ca	1,800,000	-	1,800,000
6	8250	Máy phát điện 122Kw	ca	2,454,000	-	2,454,000
7	5157	Máy bơm động cơ Diezel công suât 100cv (200m3/h)	ca	1,574,000	-	1,574,000
8	8251	Xe hút bùn, 3m3	ca	1,329,000	-	1,329,000
9	8252	Máy trộn Bentonine, 1000l	ca	714,000	-	714,000
10	5155	Sà lan công trình trọng tải 600T	ca	2,703,000	-	2,703,000
11	5154	Ca nô công suất 150CV	ca	1,115,000	-	1,115,000
12	9005	Máy nén khí 1200m3/h	ca	2,540,000	-	2,540,000
13	9004	Máy luồn kéo cáp 15kw	ca	635,000	-	635,000
14	8253	Xe cẩu tự hành 25 tấn	ca	3,489,000	-	3,489,000
15	8254	Xe ủi 140 CV	ca	2,631,000	-	2,631,000
16	8255	Máy đào dung tích 1,2m3	ca	3,764,000	-	3,764,000
17	8256	Xe đầu kéo	ca	3,005,000	-	3,005,000
18	8257	Búa rung 170 kW	ca	2,221,000	-	2,221,000
19	9025	Hệ thống con lăn	ca	10,374,000	-	10,374,000
20	9026	Xe bồn chở nước sạch dung tích 9m3	ca	1,397,000	-	1,397,000
21	7074	Máy cắt uốn 5 kw	ca	119,000	-	119,000
22	7082	Máy hàn 23 kw	ca	227,000	-	227,000
23	7067	Máy bộ đàm 5w	ca	9,000	-	9,000
24	7127	Thuyền gỗ loại 2 tấn	ca	324,000	-	324,000
25	7020	Máy đầm dùi 1,5 kw	ca	121,000	-	121,000
26	7115	Máy trộn bê tông 250 lít	ca	292,000	-	292,000
27	9032	Máy đóng cọc 3,5T	ca	3,358,000	-	3,358,000
28	9035	Phao thép 60T	ca	240,000	-	240,000
29	9033	Sà lan công trình trọng tải 400T	ca	2,038,000	-	2,038,000
30	9034	Tàu kéo 150CV	ca	2,863,000	-	2,863,000
31	8221	Máy khoan 1,5kw	ca	111,000	-	111,000
32	7152	Xuồng máy	ca	238,000	-	238,000
33	7131	Xe tải 2,5-3 tấn	ca	550,000	-	550,000
34	mk	Máy khac	%

BẢNG PHÂN TÍCH CHI TIẾT KHỐI LƯỢNG GÓI THẦU
Công trình : Tuyến cáp quang
GÓI THẦU : THI CÔNG XÂY LẮP TUYẾN CÁP VƯỢT SÔNG BA TRA, SÔNG CỔ CHIÊN
									9A
Stt	Mã hiệu	Nội dung công việc	Đơn vị	Khối lượng					Tổng khối lượng
				Định mức	Thi công		Vật liệu
				Định mức	Đoạn: Chợ Lách - Quới Thiện	Đoạn: Quới Thiện - Vũng Liêm	Đoạn: Chợ Lách - Quới Thiện	Đoạn: Quới Thiện - Vũng Liêm
1	RB03	Khoan và kéo ống thép F114x10,5 ngầm qua sông với chiều dài đường khoan <=1000m	m		648	889			1,537.
	1	Thăm dò hướng cho máy khoan ngầm	m		648	889
		Vật liệu
		Bộ pin chuyên dùng 24V-9,5V	bộ	0.0002			0.1296	0.1778	0.3074
		Giấy in A0	tờ	0.016			10.368	14.224	24.592
		Giấy in A4	tờ	10			6,480.	8,890.	15,370.
		Nhân công
		Công nhân 3,5/7	công	0.1239			80.2872	110.1471	190.4343
		Máy thi công
		Máy dò Pipe Hawk	ca	0.0424			27.4752	37.6936	65.1688
	2	Khoan và kéo ống thép	m		648	889
		Vật liệu
		Đầu phá 150mm	cái	0.0001			0.0648	0.0889	0.1537
		Bột Bentonite	kg	4.5			2,916.	4,000.5	6,916.5
		Bột Polymer	kg	0.016			10.368	14.224	24.592
		Dây xích truyền động	cái	0.0001			0.0648	0.0889	0.1537
		Ống khoan dùng cho đường khoan<=1000m	cái	0.0069			4.4712	6.1341	10.6053
		Ống thép f114x10,5	m	1.02			660.96	906.78	1,567.74
		Lưỡi khoan	cái	0.0007			0.4536	0.6223	1.0759
		Mũi khoai	cái	0.0001			0.0648	0.0889	0.1537
		Dọ chụp đầu ống thép	cái	0.0038			2.4624	3.3782	5.8406
		Nhân công
		Công nhân 4,0/7	công	0.251			162.648	223.139	385.787
		Công nhân 6,0/7	công	0.0434			28.1232	38.5826	66.7058
		Máy thi công
		Bộ định vị đầu khoan Robot cable system	ca	0.0139			9.0072	12.3571	21.3643
		Máy khoan công suất trung cho đường khoan <=1000m	ca	0.0324			20.9952	28.8036	49.7988
	3	Gỗ kê chèn máy khoan	m3		1.5	1.5
		Vật liệu
		Gỗ kê nhóm V	m3	0.5			0.75	0.75	1.5
		Gỗ chèn nhóm V	m3	0.5			0.75	0.75	1.5
	4	Màng PU chứa nước sạch	m2		250	250
		Vật liệu
		Màng PU	m2	1			250.	250.	500.
	5	Đóng cừ chàm chiều dài cọc 4,5m, đất cấp II.	100m		16.4025	16.4025
		Vật liệu
		Cọc chống	cây	1.73			28.3763	28.3763	56.7527
		Cọc cừ D8-10cm	m	105			1,722.2625	1,722.2625	3,444.525
		Gỗ ván cầu công tác, ván khuôn cấp V	m3	0.012			0.1968	0.1968	0.3937
		Vật liệu khác	%	3			49.2075	49.2075	98.415
		Nhân công
		Công nhân 3,5/7	công	3.62			59.3771	59.3771	118.7541
	6	Lắp đặt khung sàn đạo giữ máy khoan	tấn		5.7024	5.7024
		Vật liệu
		Bu lông M20	cái	12			68.4288	68.4288	136.8576
		Thép hình U20	kg	0.45			2.5661	2.5661	5.1322
		Nhân công
		Công nhân 4,0/7	công	9.5			54.1728	54.1728	108.3456
		Máy thi công
		Máy hàn 23 kw	ca	3			17.1072	17.1072	34.2144
	7	Thép hình I700 làm đường tạm	m		96	96
		Vật liệu
		Thép hình I700	kg	185			17,760.	17,760.	35,520.
	8	Cừ tràm làm đường tạm	cây		1,250	1,250
		Vật liệu
		Cừ tràm	cây	1			1,250.	1,250.	2,500.
	9	Thép hình U20a neo máy khoan	m		288	288
		Vật liệu
		Thép hình U20a	kg	19.8			5,702.4	5,702.4	11,404.8
	10	Cáp điện truyền tín hiệu 6mm2 (tuyến x2x1,1)	m		1,425	1,955
		Vật liệu
		Dây điện bọc	m	1			1,425.	1,955.	3,380.
	11	Hàn nối ống thép	tấn		17.714	24.302
		Vật liệu
		Ô xy	chai	1.66			29.4052	40.3413	69.7466
		Đất đèn	kg	4.8			85.0272	116.6496	201.6768
		Que hàn điện	kg	4.5			79.713	109.359	189.072
		Nhân công
		Công nhân 4,0/7	công	22.15			392.3651	538.2893	930.6544
		Máy thi công
		Máy hàn 23 kw	ca	1.5			26.571	36.453	63.024
	12	Théo dỡ khung sàn đạo	tấn		4.7232	5.7024
		Nhân công
		Công nhân 4,0/7	công	5.7			26.9222	32.5037	59.4259
		Máy thi công
		Máy hàn 23 kw	ca	1.8			8.5018	10.2643	18.7661
	13	Nhân công bảo quản thiết bị qua đêm tại công trường	công		450	550
		Nhân công
		Công nhân 5,0/7	công	1			450.	550.	1,000.
	14	Nhân công sả dải ống thép	công		225	275
		Nhân công
		Công nhân 3,5/7	công	1			225.	275.	500.
	15	Nhân công vác ống khoan	công		450	550
		Nhân công
		Công nhân 3,0/7	công	1			450.	550.	1,000.
	16	Cẩu máy và thiết bị lên xuống sà lan phục vụ thi công	ca		10	15
		Máy thi công
		Cẩu 10 tấn	ca	1			10.	15.	25.
	17	Xe tải vận chuyển máy và phục vụ di chuyển trong phạm vi công trường	ca		55	65
		Máy thi công
		Cẩu 10 tấn	ca	1			55.	65.	120.
	18	Vận chuyển ống thép bằng xuồng máy kết hợp với thủ công, cự ly vận chuyển <=2km			17.714	24.302
		Nhân công
		Công nhân 3,0/7	công	2.31			40.9193	56.1376	97.057
		Máy thi công
		Xuồng máy	ca	0.09			58.32	80.01	138.33
	19	Cẩu ống thép lên, xuống	ca		17.714	24.302
		Máy thi công
		Cẩu 5 tấn	ca	1			17.714	24.302	42.016
	20	Máy phát điện 122Kw phục vụ thi công	ca		135	165
		Máy thi công
		Máy phát điện 122Kw	ca	1			135.	165.	300.
	21	Máy bơm nước phục vụ thi công	ca		45	55
		Máy thi công
		Máy bơm động cơ Diezel công suât 100cv (200m3/h)	ca	1			45.	55.	100.
	22	Xe hút bùn, 3m3	ca		45	55
		Máy thi công
		Xe hút bùn, 3m3	ca	1			45.	55.	100.
	23	Máy trộn Bentonine, 1000l	ca		240	360
		Máy thi công
		Máy trộn Bentonine, 1000l	ca	1			240.	360.	600.
	24	Sà lan neo đậu vận chuyển máy và thiết bị	ca		45	55
		Máy thi công
		Sà lan công trình trọng tải 600T	ca	1			45.	55.	100.
	25	Ca nô dò tín hiệu phụ vụ thi công	ca		45	55
		Máy thi công
		Ca nô công suất 150CV	ca	1			45.	55.	100.
	26	Máy nén khí 1200m3/h	ca		20	25
		Máy thi công
		Máy nén khí 1200m3/h	ca	1			20.	25.	45.
	27	Máy luồn kéo cáp 15Kw	ca		20	25
		Máy thi công
		Máy luồn kéo cáp 15kw	ca	1			20.	25.	45.
	28	Xe cẩu tự hành 25 tấn (2xe)	ca		160	180
		Máy thi công
		Xe cẩu tự hành 25 tấn	ca	1			160.	180.	340.
	29	Xe ủi 140CV	ca		10	10
		Máy thi công
		Xe ủi 140 CV	ca	1			10.	10.	20.
	30	Máy đào dung tích 1,2m3	ca		20	20
		Máy thi công
		Máy đào dung tích 1,2m3	ca	1			20.	20.	40.
	31	Xe đầu kéo vận chuyển Robot	ca		20	20
		Máy thi công
		Xe đầu kéo	ca	1			20.	20.	40.
	32	Búa rung 170kW	ca		20	20
		Máy thi công
		Búa rung 170 kW	ca	1			20.	20.	40.
	33	Hệ thống con lăn đẩy ống thép băng sông	ca		15	18
		Máy thi công
		Hệ thống con lăn	ca	1			15.	18.	33.
	34	Xe bồn chở nước sạch phục vụ thi công	ca		23	28
		Máy thi công
		Xe bồn chở nước sạch dung tích 9m3	ca	1			23.	28.	51.
2	AB.11332	Đào đất hố thế đất cấp II, rộng <=3m, sâu <=3m (2,7x2,7x2x2 hè)	m3		29.16	29.16
		Nhân công
		Công nhân 3,0/7	công	0.95			27.702	27.702	55.404
3	AB.13123	Đắp đất rãnh cáp (K=0,95).	m3		29.16	29.16
		Nhân công
		Công nhân 3,0/7	công	0.74			21.5784
